深圳華輝裝飾幕墻門窗加工基地位于東莞清溪鎮，距華輝總部50公里，占地面積4萬多平米，廠房面積3萬平米，其中幕墻廠廠房面積15000平米，有5條幕墻生產線， 門窗廠廠房面積15000平米，有6條門窗生產線，采用進口和國產名牌設備，有4軸高速型材加工中心、數控雙頭切割鋸、數控任意角度切割鋸、角碼切割鋸、 數控銑床、仿形銑床、多頭鉆床、沖壓機、組角機、結構膠注膠機、結構膠養護車間、行車、叉車、貨車等。設備精度高，加工速度快，可年加工構件式幕墻50萬 平米，加工單元式幕墻60萬平米，加工鋁門窗105萬平米。 工廠有生產技術管理人員50人，其中技術人員10人，生產管理人員30人，質量管理人員10人，物料及運輸管理人員4人。 工廠有門窗幕墻加工技術工人150人，分為下料車間、鉆銑車間、組裝車間、注膠車間、包裝車間、鋁門窗車間、系統窗車間、檢驗實驗室等。 |
|
深圳華輝裝飾幕墻加工基地始建于1992年，從最初只有一個2千平米廠房的小廠發展成為如今擁有2萬平米廠房的大廠，生產規模不斷擴大，技術不斷在進步，設備越來越 先進，產品品種越來越多：從最初加工簡單的構件式幕墻，到后來可以加工復雜的單元式幕墻；從最初加工38系列平開窗、90系列推拉窗到現在可以加工65系 列斷橋隔熱窗、國際名牌系統窗等，幾乎可以加工幕墻門窗領域任何產品。工廠有完善的生產管理體系和質量控制體系，有技術過硬的操作工人，有工作嚴謹的質量 檢查員，有先進的質檢檢測儀器，產品的質量和加工進度完全能滿足工程需要。二十多年來，工廠所加工的產品遍布在很多重要的工程中：有獲得第一批幕墻國優的 深圳電信樞紐大廈超高層多種類構件式幕墻；有按照英國標準加工的深港西部通道單元幕墻等等。有的產品還出口到國外，安裝在國外著名工程中。 |

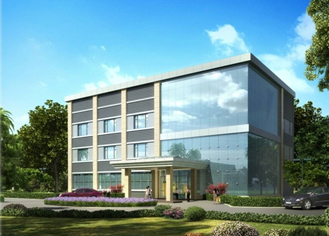

| 二、基地鳥瞰效果圖 | 三、加工基地辦公樓效果圖 |
 |
 |
四、基地車間加工線圖片
五、基地車間設備平面布置圖
第一車間工作區和設備分布平面圖
第二車間工作區和設備分布平面圖
第三車間工作區和設備分布平面圖
六、加工基地管理流程
七、工藝流程圖
構件式幕墻加工工藝流程圖
單元式幕墻加工工藝流程圖
鋁窗加工工藝流程圖
八、主要設備介紹
任意角數控雙頭精密切割鋸 LJB2B-CNC-500×6000
功能及特點：
☆ 該機主要用于鋁門窗幕墻型材、工業鋁型材的二維任意角度鋸切加工；
☆ 采用擺臂式進給方式，對型材產生的切割壓力使型材在切割中的穩定性、精度、表面粗糙度以及刀具的耐用度都得到了較大提高；
☆ 鋸片切割范圍大，鋸切電機功率大，可滿足不同型材、各種角度的切割加工；
☆ 系統采用全閉環設計，更大程度地保證定尺、定角度的精度；
☆ 高精度進口硬質合金鋸片，切割斷面光滑；
☆ 進口伺服電機帶動減速器，可實現45°到135°之間任意角度的平面轉角，并可實現45°到 90°之間任意角度的的數控傾角，進而實現二維角度的切割；
☆ 活動鋸頭由進口伺服電機帶動同步帶驅動，移動速度快，全閉環控制，定尺精度高；
高速四軸數控加工中心GSGZA-CNC-7000
功能及特點：
☆ 適用各種鋁門窗及幕墻型材的安裝孔、流水槽、鎖孔、異形孔、端銑及攻絲等加工工序。
☆ 采用意大利進口高速電主軸，能完成±900內任意角度的加工，具有極高的工作效率。
☆ 采用高品質的工業專用計算機控制系統，具有良好的用戶操作界面、圖形編程及加工跟蹤界面，真正實現所見即所得。
☆ 采用原裝進口控制系統、伺服電機，配以高品質滾珠絲杠、直線導軌副及軸承等機構以確保設備具有較高的加工精度。
☆ 帶有12工位刀具庫，自動換刀（使用直徑80~150銑刀時，相鄰兩個刀位為空）。
☆ 夾具位置可自動擺放。
☆ 雙工作臺可同時進行兩件或兩種型材加工，交互式上料，互不干涉。
復合仿形銑床 LXF2Ⅱ-1900×125
功能及特點：
用于加工鋁門窗或幕墻的各類型孔、槽、流水口等。本機結構緊湊，造型美觀。型材夾緊和電機啟動均采用氣動控制，安全可靠。靠模調整簡單，更換方便。使用大 功率變頻電主軸，適應范圍廣，可實現連續加工，生產效率高，操作簡單安全。設有水平、垂直兩個方向的動力頭，型材一次裝夾可完成兩個方向的加工。 多頭組合鉆床 LZZ4A-13
功能及特點：
☆ 主要用于鋁合金門窗、幕墻型材的鉆孔，特別適用于長料及大批量生產
☆適用于截面不超過250×250mm的型材，加工長度最大達到5000mm
☆可安裝多頭鉆座，滿足多組群孔的同時加工
☆進給系統采用氣液阻尼缸,進給平穩
☆采用施耐德控制系統，可實現任意機頭的聯動。
自動走刀式銑榫機LXSJ6A-250
功能及特點：
☆ 適用于各種型材榫頭，臺階面的成型加工；
☆ 采用型材固定，刀具移動的工作方式，可實現較長型材的多數量、多批次的成型加工；
☆ 六套組合刀具可根據用戶需要組合成任意尺寸，其中兩組刀具可在1800范圍內調節；
☆ 一次進給即可在型材端面銑削成所需的榫口尺寸；
☆ 進給系統采用變頻電機拖動，速度可調，切削進給平穩均勻，加工精度高，表面質量好。
雙組份結構膠打膠機STJ06T
功能及特點：
隱框幕墻（或隱框窗扇）結構膠注膠用。該機采用全氣動控制，A、B組分均由馬達控制，膠槍采用拉伸結構，使得操作更輕便。外形美觀簡潔、結構緊湊，易于維護；打膠效率高，連續性好，混合均勻無色差，混膠效果不受環境溫度影響。
九、品質保證

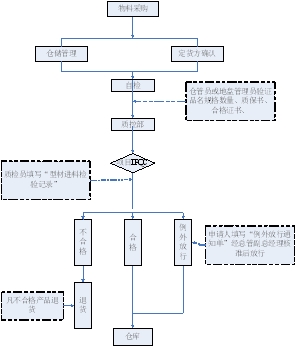

進料檢驗質量檢驗控制流程圖
加工工序質量檢驗控制流程圖
成品檢驗
☆保護膜是否完整，牢固，產品是否清潔、美觀；
☆材料長度孔位、孔型、角度等是否滿足要求；
☆各組件是否齊全，位置是否正確，五金件是否靈活；
☆拼縫大小及平面度是否合格，對角線尺寸是否超標；
☆配合尺寸是否符合設計要求：
☆結構膠割膠檢查，是否粘接良好。
☆單元板塊閉水試驗：檢查防水劑排水效果。
構件式幕墻
鋁木復合窗
系統窗
單元幕墻板塊
